SEMEM_铜铝复合翅片管
更新 2018-12-06 阅读 2708 点赞 373
产品描述：铜铝复合翅片管具有结合紧密，热阻小，传热性能好；强度高、流动损失小；防腐蚀性能强，在长期冷热工情况下不易变形、工作寿命长。
产品介绍

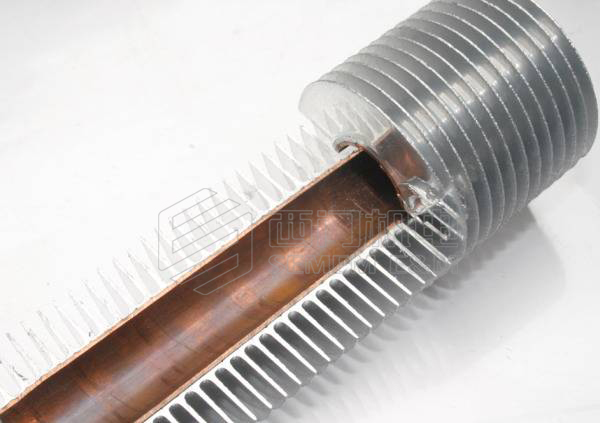

SEMEM_铜铝复合翅片管
SEMEM_铜铝复合翅片管
一、铜铝复合翅片管概述：
铜铝复合翅片管其加工工艺由铝管与铜管先加工成双金属复合管，再经机械冷轧，利用铝管的物理特性，制成以铜管为芯的管与冷轧成的铝翅片紧密结合为一体的翅片管。铜铝复合翅片管散热器广泛应用于在采暖空调工程中进行湿式冷却时易排除翅片外表面凝结水，在干燥加热及其它热交换场合不易结尘、结垢。
二、铜铝复合翅片管特点：
1.具有结合紧密，热阻小，传热性能好；
2. 强度高、流动损失小；
3. 防腐蚀性能强，在长期冷热工情况下不易变形、工作寿命长
三、铜铝复合翅片管结构示意图：
四、铜铝复合翅片管型号、规格：
|
型号
|
翅片
外径
|
翅片根径
|
翅管孔径
|
翅片节距
|
翅片厚度
|
单位长度
外表面积
|
翅化比
|
设计 温度
|
工作
压力
|
|
D
(mm)
|
d
(mm)
|
di
(mm)
|
t
(mm)
|
S
(mm)
|
Sw
(m2/m)
|
ε(Sw/Sn)
|
℃
|
MPa
|
|
|
UR-16*1
|
36
|
16
|
2
|
3
|
0.3
|
0.55
|
12.6
|
300
|
0.6
|
|
-18*1
|
38
|
18
|
2
|
3
|
0.3
|
0.64
|
13.2
|
300
|
0.6
|
|
-22*1
|
44
|
22
|
2
|
3
|
0.3
|
0.74
|
15.3
|
300
|
0.6
|
|
-25*1
|
45
|
25
|
2
|
3
|
0.3
|
0.81
|
16.4
|
300
|
0.6
|
编辑 Semem
（本文版权所有，请勿复制商用）
